화제가 된 ‘체인리스 자전거’가 보여준 것

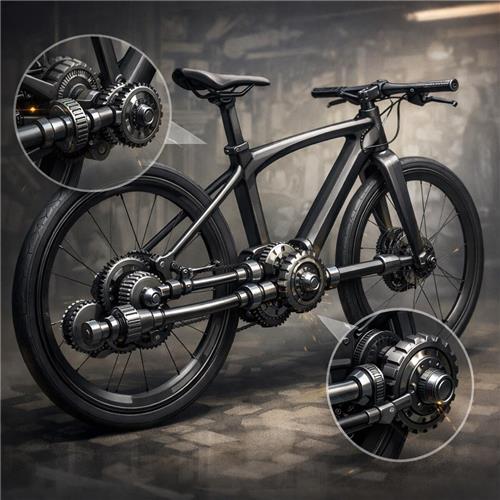

최근 온라인에서 “체인 없이도 달리는 자전거” 영상이 공유되며 관심을 모았습니다. 핵심은 체인과 스프로킷 대신 여러 개의 기어를 직렬로 배치해 페달의 회전을 뒷바퀴 허브로 전달한다는 점입니다.
댓글 반응은 대체로 두 갈래로 나뉘었습니다. “기계적으로 흥미로운 데모”라는 시선과, “실사용 관점에서는 굳이?”라는 시선입니다. 이 글은 어느 쪽 결론을 강요하기보다, 왜 그런 반응이 나왔는지 기계 요소(효율·정렬·재료)를 중심으로 정리합니다.
참고로 자전거 구동계의 기본 구조(체인, 스프로킷, 프리휠 등)는 아래 개요 문서로 맥락을 잡아두면 이해가 쉬워집니다. Bicycle chain (Wikipedia), Derailleur gears (Wikipedia)
체인 대신 기어를 줄 세우면 동력은 어떻게 전달될까
체인 구동은 “앞 체인링(크랭크) → 체인 → 뒤 스프로킷(카세트/코그)”의 2점 연결 구조입니다. 반면 기어 열(gear train)은 “큰 기어 1개 + 중간 기어 여러 개 + 최종 기어(허브 연결)”처럼 여러 맞물림(mesh)이 연속으로 이어집니다.
이 방식의 직관적 장점은 “체인이 없다”는 단순함처럼 보이지만, 실제로는 맞물림 수가 늘면서 설계가 복잡해집니다. 특히 자전거는 프레임이 완전히 고정된 기계가 아니라, 주행 중 진동·하중·변형이 발생합니다. 그래서 정밀한 기어 시스템을 그대로 올리면 조립 정밀도와 구조 강성이 성능을 좌우하게 됩니다.
효율 관점: 기어 맞물림 손실이 누적된다는 이야기
온라인 토론에서 자주 등장한 포인트가 “기어는 맞물릴 때마다 손실이 생기고, 여러 번 맞물리면 누적된다”는 주장입니다. 이 주장은 방향성 자체는 이해하기 쉽습니다. 기어 맞물림에는 구름/미끄럼 접촉, 재료 변형, 윤활 상태, 정렬 오차 등이 관여하고, 이들이 손실로 나타날 수 있기 때문입니다.
다만 “맞물림 1회당 손실이 몇 %” 같은 수치는 조건에 따라 크게 달라질 수 있습니다. NASA의 공개 자료에서도 단순히 일정 손실(예: 0.5% 등)을 관성적으로 가정하는 관행은 위험할 수 있다는 취지의 언급이 있습니다. NASA NTRS: Spur Gear Efficiency Prediction (PDF)
| 항목 | 체인 구동 | 다단 기어 열(체인리스) |
|---|---|---|
| 손실이 생기는 대표 지점 | 체인 링크 마찰, 스프로킷 접촉, 오염/윤활 상태 | 각 기어 맞물림의 접촉 손실, 축/베어링 손실, 정렬 오차 |
| 손실 누적 구조 | 상대적으로 단순(주요 접촉점이 적음) | 맞물림 단계가 늘수록 누적될 가능성 |
| 성능 민감도 | 오염, 윤활, 체인라인, 장력 | 정렬(센터 거리), 백래시, 프레임 변형 |
즉, “무조건 비효율”이라고 단정할 수는 없지만, 맞물림 수가 늘면 관리해야 할 손실 요인이 늘어나는 것은 비교적 자연스러운 해석입니다.
정렬과 강성: “한 톱니만 틀어져도” 문제가 커지는 이유
기어는 중심 거리와 축 평행도(또는 기어 위치)가 조금만 틀어져도 접촉 면적이 줄고, 소음·마모·구동 저항이 증가할 수 있습니다. 특히 여러 기어가 직렬로 이어진 구조에서는 중간 단계에서 발생한 오차가 다음 단계로 전달되며 문제가 커질 여지가 있습니다.
기어 열 구조는 “정밀하게 맞으면 잘 굴러가지만, 조금만 틀어져도 손실·소음·마모가 동시에 커질 수 있다”는 특성이 있다.
자전거는 페달링 하중이 크랭크, BB(바텀 브라켓), 프레임을 통해 전달되며, 주행 중 미세한 비틀림과 진동이 발생합니다. 실사용 레벨에서 이 구조를 안정적으로 유지하려면 기어 지지 방식(브래킷/베어링 배치)과 프레임 강성이 설계의 핵심이 됩니다.
3D 프린팅 플라스틱 기어의 재료·마모·온도 이슈
이번 화제의 구조가 특히 주목받은 이유는 “3D 프린팅으로 만든 플라스틱 기어”라는 요소가 결합됐기 때문입니다. 3D 프린팅 부품은 빠른 제작과 형상 자유도가 장점이지만, 층간 강도, 표면 거칠기, 열 변형 같은 현실적인 제약이 있습니다.
일반적으로 기어처럼 마찰과 반복 하중이 걸리는 부품은 재료 선택이 중요합니다. 예를 들어 나일론 계열은 마모 저항과 인성이 장점으로 자주 언급됩니다(다만 흡습 관리가 필요할 수 있습니다). Formlabs: 3D 프린팅 소재 특성 개요
또 하나는 표면과 공차입니다. FDM 출력물의 톱니 표면은 사출품이나 정밀 가공품과 다르게 거칠 수 있고, 출력 편차가 기어 맞물림 품질을 좌우할 수 있습니다. 결국 “돌아간다”는 데모와 “오래, 조용히, 효율적으로 돌아간다” 사이에는 큰 간극이 생길 수 있습니다.
체인 구동계와 비교했을 때 얻는 것과 잃는 것
온라인 댓글에서 “기어가 늘어나는 건 오히려 후퇴”라는 반응이 나온 이유는, 자전거 체인 구동계가 이미 오랜 시간 최적화된 표준이기 때문입니다. 체인은 가벼우면서도 큰 하중을 처리하고, 부품 규격과 정비 생태계가 탄탄합니다.
| 비교 포인트 | 체인 | 기어 열(체인리스) |
|---|---|---|
| 정비 난이도 | 부품 표준화가 잘 되어 있고 정비 정보가 풍부 | 구조마다 커스텀 요소가 많아 재현·정비가 어려울 수 있음 |
| 내구/오염 | 오염에 민감하지만 교체가 쉬움 | 기어 노출 시 이물 유입과 마모, 소음 관리가 관건 |
| 구동 감각 | 부드러운 전달, 범용성이 높음 | 정렬이 완벽하면 흥미로운 감각이 가능하나 편차가 크기 쉬움 |
| 제작/실험 | 검증된 상용 부품 중심 | 3D 프린팅으로 빠른 프로토타이핑이 가능 |
그럼에도 이런 시도가 의미 있을 수 있는 지점
“실사용에 당장 유리하지 않다”는 평가와 별개로, 체인리스 기어 구조는 다음과 같은 맥락에서 의미를 가질 수 있습니다.
- 메이커 프로젝트로서의 가치: 측정 → 설계 → 출력 → 조립 → 테스트의 전 과정을 보여주는 교육적 데모
- 구동계 연구/아이디어 검증: 기어 배치, 백래시, 지지 구조를 바꿔가며 정량 비교를 시도할 수 있음
- 특수 목적: 예술·전시·프로모션 등 “시각적 메커니즘”이 중요한 환경에서는 차별화 요소가 될 수 있음
즉, “자전거 표준을 대체한다”라기보다, “기계 구조를 이해하고 보여주는 방식”으로 해석하면 평가가 조금 달라질 수 있습니다.
영상/프로젝트를 볼 때 점검해볼 질문
비슷한 체인리스 구동 영상을 볼 때 아래 질문을 떠올리면, ‘신기함’ 이후의 판단이 조금 더 선명해질 수 있습니다.
- 주행 중 프레임 변형(페달링 하중)에서도 기어 정렬이 유지되는가?
- 소음과 진동은 어느 속도/부하 구간에서 급격히 커지지 않는가?
- 기어 재료(예: 나일론/강화 소재)와 출력 조건이 내구를 뒷받침하는가?
- 먼지·모래 유입 같은 현실 조건에서 마모가 어떻게 나타나는가?
- 실측 데이터(주행 거리, 파손 부위, 마모 패턴)가 공개되는가?
정리
체인을 없애고 기어를 직렬로 배치한 자전거는, “가능하다”는 것을 보여주는 데모로는 충분히 인상적입니다. 다만 맞물림 단계가 늘어나면 정렬·강성·재료·마모 같은 변수가 동시에 늘어나고, 그 결과 효율과 내구가 불리해질 수 있다는 우려가 자연스럽게 따라옵니다.
결론적으로 이 시도는 “당장 표준을 바꿀 기술”로 단정하기보다, 기계 설계와 제작(특히 3D 프린팅)을 이해하는 관찰 사례로 바라보는 편이 무리 없는 해석일 수 있습니다. 최종 평가는 ‘재현 가능성’과 ‘실측 데이터’가 얼마나 쌓이느냐에 따라 달라질 여지가 있습니다.
